海奇A200高清多媒体应用程序单芯片解决方案

MPEG 和 H.264 解码加速器
2 端口 USB EHCI 主机/设备
HDMI 1.4 发送器
16 位 DDR2
频率800Mhz
视频解码,音频编码/解码
图像解码,2D 图形加速
低功耗设计
提供芯片、PCBA
UI独立设计

在线咨询

海奇A200单芯片解决方案



        海奇A200是用于高清多媒体的具有成本效益的单芯片解决方案应用程序。 A200 包含一个 32 位 RISC CPU 和丰富的外围设备。 通用型外围设备包括 USB EHCI 主机/设备、HDMI TX、电视编码器、音频 DAC、SD/MMC、SPINAND 和 SPI NOR , DDR2 或 DDR3 等等。 芯片内置多格式视频解码器、2D 图形加速器、高质量显示引擎和灵活的音频 DMA 引擎。整个芯片提供了高系统性能,可以满足各种视频和音频应用。



A200单芯片关键特点

*MPEG 和 H.264 解码加速器,具有高清解决方案,最大1920x1080p@60
2 端口 USB EHCI 主机/设备,HDMI 1.4 发送器(按产品编号选择)
16 位 DDR2

*掉电控制
3.3V/1.8V/1.5V/1.1V电源
每个模块的省电模式

*高性能 CPU
32位RISC
最高频率800Mhz,应用流畅
独立的I-cache、D-cache

*内存和总线接口
SIP/Extra 16-bit DDR2 DRAM接口
DDR2 频率高达 1066M
最大 64 MB 容量
支持 1 位或 2 位 SPI-FLASH:最大容量 16 MB

*视频解码
H.264 BP/MP/HP@level 5.0, 1080p@60 fps
H264 MVC,1080p@60 fps
MPEG1,1080p@60 fps
MPEG2 SP@ML、MP@HL 和 1080p@60 fps
MPEG4 SP@level 0−3、ASP@level 0−5、GMC、1080p@60 fps
MPEG4 短头格式(H.263 格式),1088@60 fps
DivX 3/4/5/6,1080p@60 fps
AVS fps@level 6.0、AVS+(AVS-P16) 和 1080p@60
VC-1 SP@ML, MP@HL, and AP@level 0−3, 1080p@60 fps

*图像解码
JPEG硬件解码,最大64兆像素
支持400、420、411、422、422T、444格式
MJPEG基线解码
灰度图像、真彩色图像、索引彩色图像、
带有 alpha 通道数据和真彩色的灰度图像
带有 alpha 通道数据的图像

*2D 图形加速
硬件加速引擎,支持高效二维处理
ARGB、CLUT、AYCbCr数据格式
复制、填充、图案填充、调整大小、剪切、alpha 混合、色键和剪切蒙版
ROP
抗闪烁、伽玛校正、对比度/亮度调整
可编程扫描模式
链表操作

*音频编码/解码
音频解码格式
杜比数字、杜比数字+、杜比 TrueHD
DTS、DTSHD
MPEG L1/L2
MP3
AAC_LC, HE_AAC, HE_AACV2
LPCM
APE
FLAC
OggVorbis
AMRNB
AMRWB
G.711 (u/a)
音频编码格式
AAC_LC, HE_AAC, HE_AACV2
AMR-NB
G.711 (u/a)

*音频接口
S/PDIF输出支持
I2S输出支持
用于立体声输出的 2 通道嵌入式音频 DAC
支持MIC的I2S输入

*HDMI 接口
一套 HDMI 1.4
HDCP 2.2/1.3/1.1
为视频和音频集成高带宽内容保护 (HDCP 1.4)
支持高清视频,带宽可扩展:0.25 - 1.48 Giga-pixels/秒

*外围接口
1 个 USB 2.0 OTG 接口和 1 个 USB2.0 Host/device(SW select)
1个SDIO 2.0接口,支持3.3V组件
一个红外接收器
多个I2C接口
UART接口
SPI接口
多个GPIO接口
PWM接口

*其他
2层PCB
多种开机模式
通过串口下载并执行引导程序
采用AVS、DVFS等技术的低功耗设计

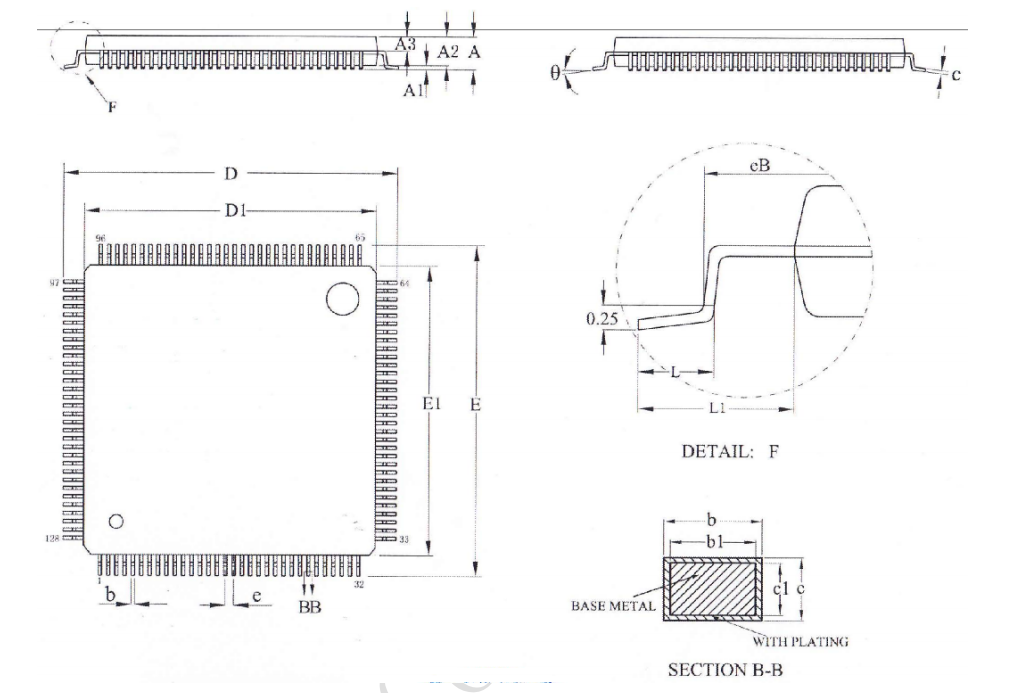

海奇A200封装

海奇A200封装

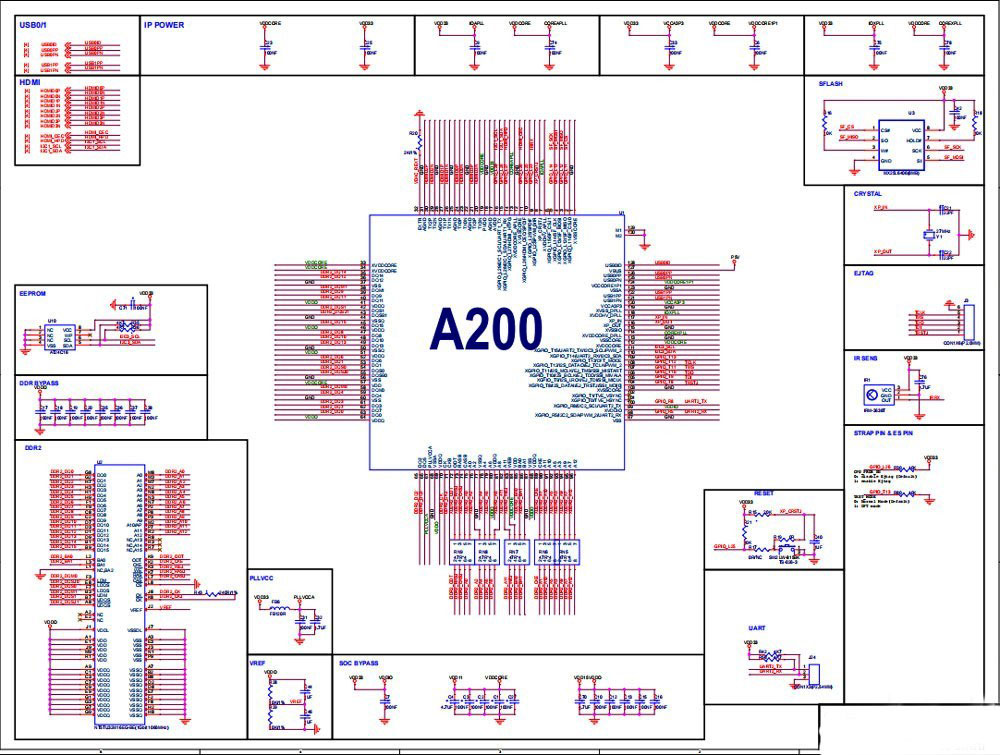

海奇半导体A200 PCB电路图

海奇半导体A200 PCB电路图
