DB.D3200.B3.LVDS 高清多媒体主控板

DB.D3200.B3.LVDS 是一款基于 HiChip D3200 双核平台的高清多媒体主控板，支持 LVDS 直驱最高 1920×1080 显示屏，集成双频 WiFi 与蓝牙 5.1、HDMI-IN 输入同屏、板载 G-sensor 及电容触摸接口，采用 8~14V 宽电压输入，适用于数字标牌、广告机、智能显示终端等嵌入式显示方案。

核心特性

• 主控：HiChip D3200 双核 32-bit RISC，1.0GHz + 600MHz，256MB DDR3 / 32MB Flash
• 显示：LVDS 直出，最高 1920×1080
• 无线：802.11b/g/n/ac 双频（2.4G / 5G）+ 蓝牙 5.1 BLE+EDR
• 视频输入：HDMI RX-1.4 输入，支持同屏显示
• 传感与触摸：板载 G-sensor，支持 I2C 电容触摸模组
• 供电：8~14V 宽电压输入，板载 12V / 5V 对外供电
• 接口：USB2.0 HOST、UART、SDIO、耳机、喇叭、风扇、按键、LED 等

硬件规格

项目	规格		备注
主控平台	HiChip D3200，双核 32-bit RISC，1.0GHz，600 Mhz,
内存	256MB DDR3
存储	32MB FLASH
显示分辩率	LVDS	最大 1920*1080
WIFI	802.11b/g/n/ac 2.4GHz/5GHz
BT	BT5.1 BEL+EDR
USB 端口	1x USB2.0 HOST		2.0mm 间距端子座
喇叭端口	支持 2 x 8Ω/2W ,4Ω/3W,3Ω/5W		2.54mm 间距端子座
12 V输出端口	支持 DC 12V 输出		2.54mm 间距端子座
耳机端口	支持 1x 三节耳机		2.54mm 间距端子座
UART 端口	支持 UART		2.5mm 间距端子座
TP 端口	支持 I2C TP 模组		0.5MM 间距 FPC
FAN 端口	支持 12V 电源风扇		2.54mm 间距端子座
DC 电源端口	支持 DC 12V 输入		2.54mm 间距端子座
HDMI-IN 端口	HDMI RX-1.4		2.0mm 双排针
LVDS-OUT 端口	支持LVDS 1920*1080		2.0mm 双排针
按键端口	Power		2.0mm 间距端子座
Sensor	G-sensor		板载
SDIO 端口	SDIO2.0		SD卡座
LED 端口	支持 DC 12V 输出		2.0mm 间距端子座

软件规格

项目	规格	备注
系统版本	RTOS

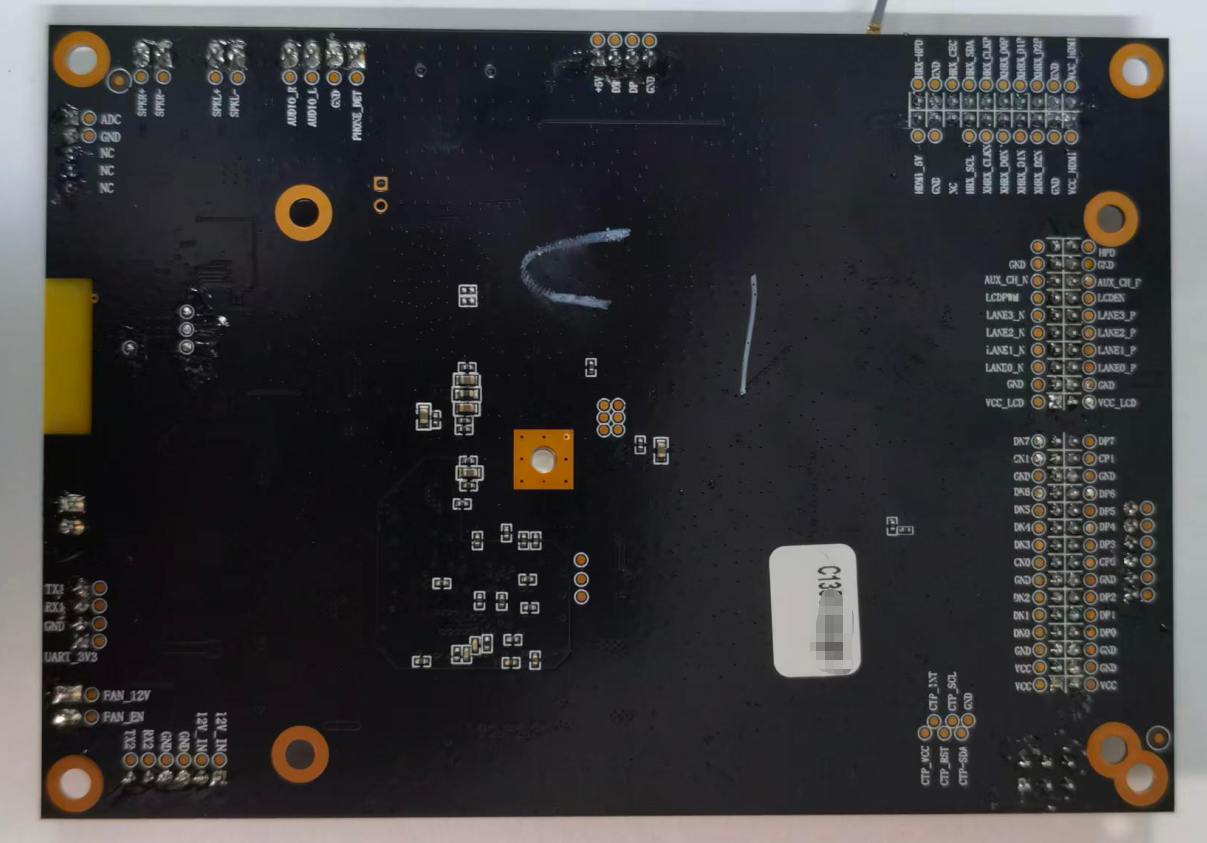

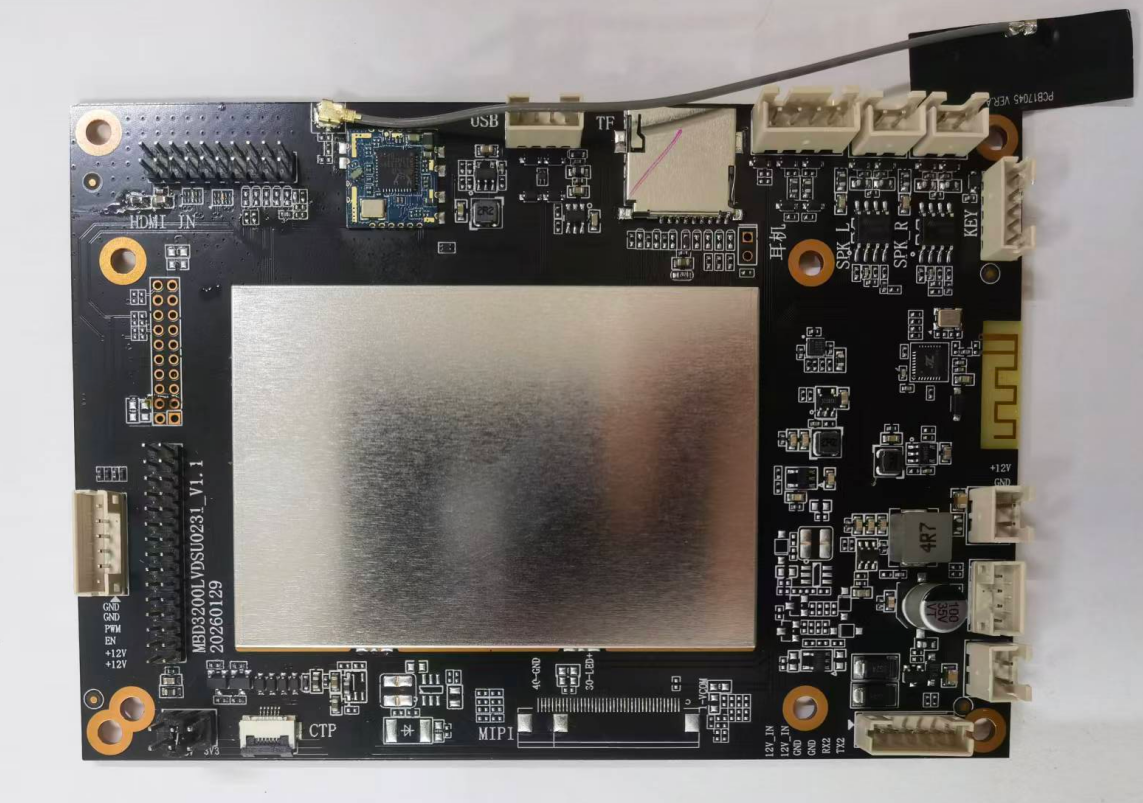

产品外观

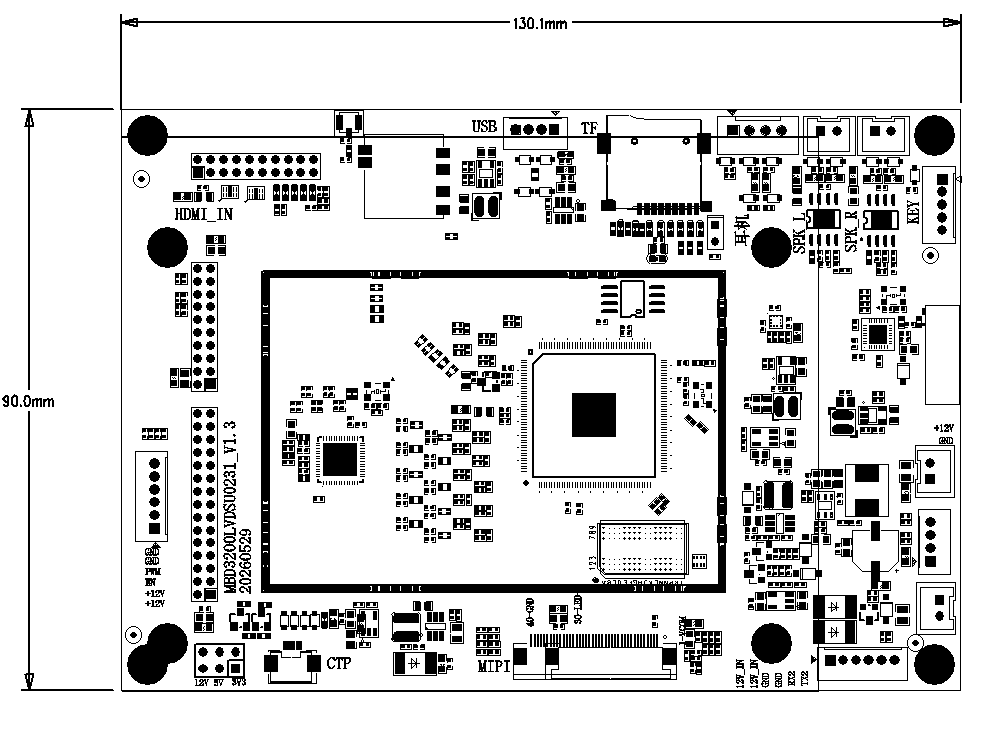

外形尺寸

尺寸(mm)

电气参数（DC）

参数	测试条件	最小值	典型值	最大值	单位
工作电压		6	12	14	V
USB 供电电压	USB 对外设供电电压、电流限值	4.9	5.0	5.2	V
USB 供电电流		-	-	1000	mA
喇叭功率	外接单个喇叭阻值		8		Ω
	外接单个喇叭功率	-	-	2	W
UART IO			3.3		V
I2C IO			3.3		V
工作温度	-----	0	25	65	℃
工作湿度	-----	0	45	99	%

接口定义

(1) 电源及 UART1 端子定义

序号	功能	备注
1	12V	主板电源输入
2	12V
3	GND	GND
4	GND
5	UART2-RX	UART,主板输入 RX, 3.3V
6	UART2-TX	UART,主板输出 TX, 3.3V

(2) UART2 端子定义

序号	功能	备注
1	UART2-3V3	3.3V 电源输出，限流 1000mA
2	GND	GND
3	UART1-RX	UART,主板输入 RX, 3.3V
4	UART1-TX	UART,主板输出 TX, 3.3V

(3) 12 V输出端子定义

序号	功能	备注
1	12V-OUT	12V 电源输出,限流1000mA
4	GND	GND

(4) 耳机端子定义

序号	功能	备注
1	EINT_HP	耳机插入检测
2	GND	GND
3	HP-L	耳机左声道
4	HP-R	耳机左声道

(5)USB-HOST 端子定义

序号	功能	备注
1	GND	GND
2	USB-DP
3	USB-DM
4	VUSB-5V	USB HOST 5V 输出,限流 1000mA

(6)风扇端子定义

序号	功能	备注
1	DC12V	风扇 12V 电源
2	GND	GND

(7)喇叭端子1定义

序号	功能	备注
1	SPK+	喇叭正极
2	SPK-	喇叭正极

(8)喇叭端子2定义

序号	功能	备注
1	SPK+	喇叭正极
2	SPK-	喇叭正极

（9）TP 端子定义

序号	功能	备注
1	GND	GND
2	SDA	I2C-SDA. 3.3V 电平
3	SCL	I2C-SCL. 3.3V 电平
4	RSET	触摸模组的复位
5	E-INT	触摸模组的中断
6	VCC	触摸模组的供电（1.8V/2.8V 可选着）

（10）按键端子定义

序号	功能	备注
1	PWRKEY	电源按键，低有效
2	GND	GND

（11）LVDS 端子定义

序号	功能	备注
1	VIN5	Power Supply +5.0 V
2	VIN5 +	Power Supply +5.0 V
3	VIN5	Power Supply +5.0 V
4	GND	Ground
5	GND	Ground
6	GND	Ground
7	ORX0N	LVDS Data1(0) -

（12）HDMI-IN 端子定义

8	ORX0P	LVDS Data1(0) +
9	ORX1N	LVDS Data1(1) -
10	ORX1P	LVDS Data1(1) +
11	ORX2N	LVDS Data1(2) -
12	ORX2P	LVDS Data1(2) +
13	GND	Ground
14	GND	Ground
15	ORXCN	LVDS Clock1 -
16	ORXCP	LVDS Clock1 +
17	ORX3N	LVDS Data1(3) -
18	ORX3P	LVDS Data1(3) +
19	ERX0N	LVDS Data2(0) -
20	ERX0P	LVDS Data2(0) +
21	ERX1N	LVDS Data2(1) -
22	ERX1P	LVDS Data2(1) +
23	ERX2N	LVDS Data2(2) -
24	ERX2P	LVDS Data2(2) +
25	GND	Ground
26	GND	Ground
27	ERXCN	LVDS Clock2 -
28	ERXCP	LVDS Clock2 +
29	ERX3N	LVDS Data2(3) -
30	ERX3P	LVDS Data2(3) +

（13）LED端子定义

序号	功能	备注
1-2	LCD_VCC33
3-4	GND
5	HDMI_TX2N
6	HDMI_TX2P
7	HDMI_TXIN
8	HDMMI_TX1P
9	HDMI_TXON
10	HDMT_TXOP
11	HDMI_TXCN
12	RDIT_TXCP
13	HDMI_SCL
14	HDMI_SDA
15	NC
16	HDMI_CEC
17-18	GND
19	HDMI_5V
20	RX_HPD

序号	功能	备注
1	12V-OUT	12V 电源输出,限流2000mA
2	12V-OUT	12V 电源输出,限流2000mA
3	LCD-EN	LCD使能脚
4	LCD-PWM	LCD PWM调节亮度
5	GND	GND
6	GND	GND

可靠性验证

• 老化试验：断电重启 1000 次，在线视频 / 本地视频播放各 48 小时，Flash 循环读写 48 小时，无异常
• 高低温湿交变：0~65℃、湿度 10%~100% 交变，持续 72 小时，功能正常
• 盐雾试验：5% 氯化钠溶液，喷雾 8 小时、静置 48 小时，金属部件无氧化变黑
• 静电放电：接触放电 4kV、空气放电 8kV，功能正常

资料下载

DB.D3200.B3.LVDS 产品承认书（PDF）
